EXHIBITS

The historic items of Skype Museum!

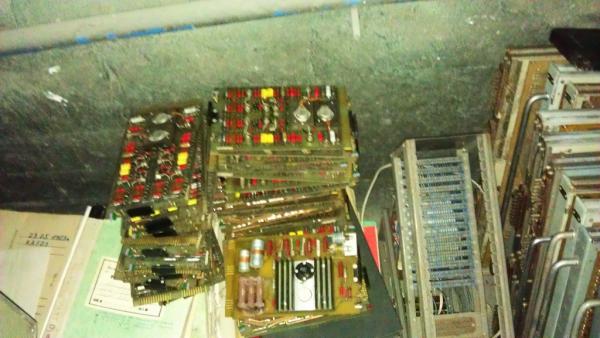

Esialgu toimub säilinud arvutiosade kogumine, siin  laitrükkali DW21 plaadid, paremal Nairi 3 püsimälu kassetid
Esialgu toimub säilinud arvutiosade kogumine, siin laitrükkali DW21 plaadid, paremal Nairi 3 püsimälu kassetid
Nairi 3 feriitmälu üks juhtplaat
Nairi 3 feriitmälu üks juhtplaat

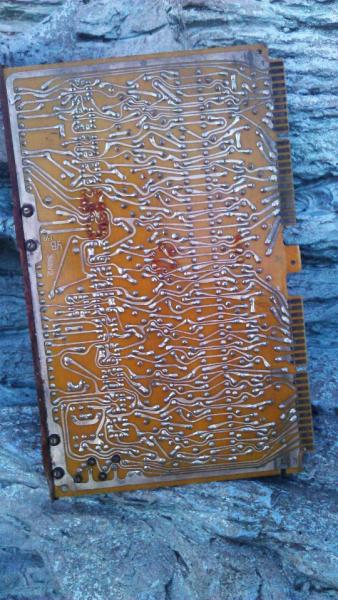

Trükiplaadi projekteerimise juures näeme ka arengut, see on projekteeritud 1969-70-dal aastal, sujuvad jooned, eelmise pildil oleva  plaadi teine pool
Trükiplaadi projekteerimise juures näeme ka arengut, see on projekteeritud 1969-70-dal aastal, sujuvad jooned, eelmise pildil oleva plaadi teine pool
Entel arvuti raam toiteplokiga 1983?
Entel arvuti raam toiteplokiga 1983?
ENTEL arvuti raami teine pool. Montaaž teostatud ja raam valmistatud Lauristini kolhoosi abitootmisettevõttes Kuivajõel
ENTEL arvuti raami teine pool. Montaaž teostatud ja raam valmistatud Lauristini kolhoosi abitootmisettevõttes Kuivajõel

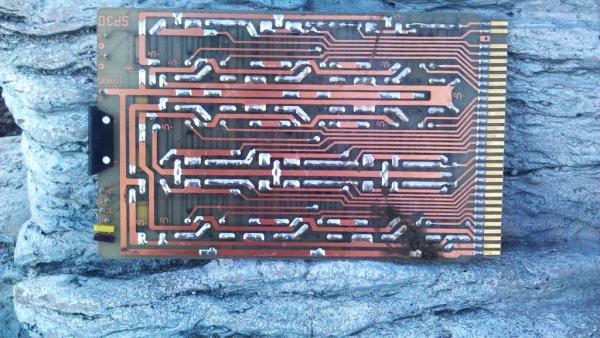

Nairi 3-1 magnetlindil mäluseadmete  juhtkapi üks  plaat,  aasta 1973. Trükiplaadi projekteerimisel juba sirged jooned.  Selles töös kasutati Jerevani instituudis kilet ja musta kleeplinti, hiljem pildistati.  Nii oli lihtne teha muudatusi.
Nairi 3-1 magnetlindil mäluseadmete juhtkapi üks plaat, aasta 1973. Trükiplaadi projekteerimisel juba sirged jooned. Selles töös kasutati Jerevani instituudis kilet ja musta kleeplinti, hiljem pildistati. Nii oli lihtne teha muudatusi.
Sama plaadi detailide pool. Tropa seeria(K202) hübriidmikroskeemid. Montaaž ja jootmiste kvaliteet oli hea, kaitselakk aga kestab tänaseni.
Sama plaadi detailide pool. Tropa seeria(K202) hübriidmikroskeemid. Montaaž ja jootmiste kvaliteet oli hea, kaitselakk aga kestab tänaseni.
Nairi 3 püsimälu kassett. 2048  36 järgulist mälupesa , kokku oli 16 kassetti.
Nairi 3 püsimälu kassett. 2048 36 järgulist mälupesa , kokku oli 16 kassetti.
ENTEL arvuti oli kasutusel mitmesugusel otstarbel, antud plaat on ette nähtud mõõtepunktide elektroonseks kommuteerimiseks, valmistatud  kalurikolhoosi Lääne Kalur elektroonikatsehhis ja monteeritud Hiiumaal ühes väikeses abitootmises.
ENTEL arvuti oli kasutusel mitmesugusel otstarbel, antud plaat on ette nähtud mõõtepunktide elektroonseks kommuteerimiseks, valmistatud kalurikolhoosi Lääne Kalur elektroonikatsehhis ja monteeritud Hiiumaal ühes väikeses abitootmises.
Sama  dioodkommutaaatori detailide pool - KD521
Sama dioodkommutaaatori detailide pool - KD521

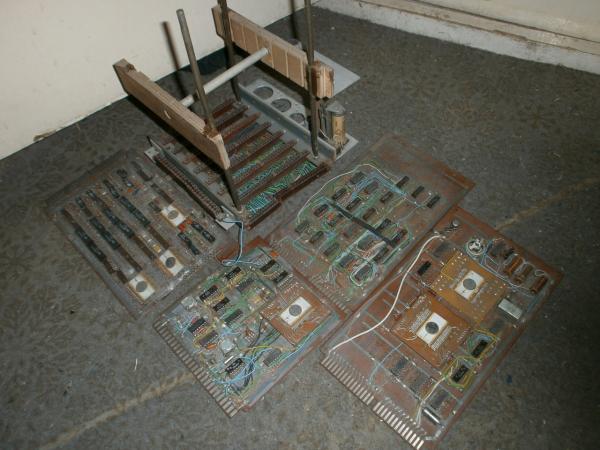

Väljatöötluste juures kasutasime Kaera22 meeskonnas traatmontaaži lakkisolatsiooniga traadiga. See meetod võimaldas kiiresti saavutada soovitud tulemuse. Hiljem konstrueerisime vastava trükiplaadi
Väljatöötluste juures kasutasime Kaera22 meeskonnas traatmontaaži lakkisolatsiooniga traadiga. See meetod võimaldas kiiresti saavutada soovitud tulemuse. Hiljem konstrueerisime vastava trükiplaadi
Eelmise pidi detailide pool. Tegu Enteli  ja magnetlintmäluseadme vahelise kontrolleriga.
Eelmise pidi detailide pool. Tegu Enteli ja magnetlintmäluseadme vahelise kontrolleriga.
Poola päritolu laitrükkali DW21 üks juhtplaat, nn. teise põlvkonna arvutustehnika. Aasta 1973? Kasutasime Nairi 3-1 trükkalina 600/1200 rida minutis.
Poola päritolu laitrükkali DW21 üks juhtplaat, nn. teise põlvkonna arvutustehnika. Aasta 1973? Kasutasime Nairi 3-1 trükkalina 600/1200 rida minutis.
Sama, detailide pool.
Sama, detailide pool.
Teise põlvkonna arvutustehnika, transistorid ja dioodid, Nairi 3-1 kaardisisend uvvk601
Teise põlvkonna arvutustehnika, transistorid ja dioodid, Nairi 3-1 kaardisisend uvvk601
Detailide pool
Detailide pool
